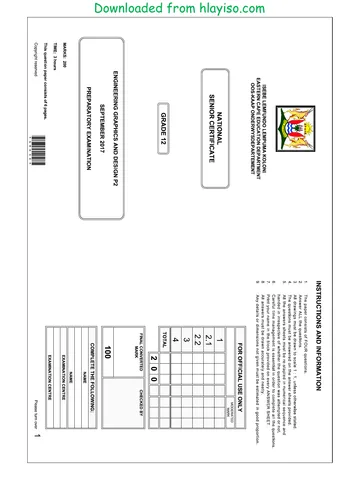

INSTRUKSIES EN INLIGTING 1. Die vraestel bestaan uit VIER vrae. 2. Beantwoord ALLE vrae. 3. ALLE tekene moet volgens skaal 1 : 1 gemaak word, tensy anders vermeld. 4. ALLE vrae moet op die gegewe antwoordvelle beantwoord word. 5. ALLE antwoordvelle moet weer in nommervolgorde vasgekram en ingelewer word, ongeag of die vraag beantwoord is of nie. 6. Sorgvuldige tydsbeplanning is nodig om alle vrae te beantwoord. 7. Skryf jou naam in drukskrif in die blokkie voorsien op ELKE ISEBE LEMFUNDO LEMPUMA KOLONI ANTWOORDVEL. EASTERN CAPE EDUCATION DEPARTMENT 8. ALLE antwoorde moet akkuraat en netjies gedoen word. OOS-KAAP ONDERWYSDEPARTEMENT 9. Besonderhede of afmetings wat uitgelaat is moet in goeie verhouding beraam word. 10. ALLE tekeninge is in derdehoekse ortografiese projeksie, tensy anders vermeld. SLEGS VIR AMPTELIKE GEBRUIK GEMODEREERDE NASIONALE SENIOR SERTIFIKAAT PUNT 1 2 3 4 GRAAD 12 TOTAAL 2 0 0 2 0 0 FINALE VERWERKTE NAGESIEN DEUR PUNT INGENIEURSGRAFIKA EN -ONTWERP V2 SEPTEMBER 2023 100 VOLTOOI DIE VOLGENDE: VOORBEREIDINGS EKSAMEN NAAM NAAM PUNTE: 200 EKSAMEN SENTRUM TYD: 3 uur Hierdie vraestel bestaan uit 6 bladsye. SKOOL Kopiereg voorbehou Blaai om asseblief 1

Ingenieursgrafika- en Ontwerp / V2 NSS EC / September 2023 AM VRAAG 1: ANALITIES (MEGANIES) KR Gegee: D 'n Gedetailleerde tekening van 'n G-klamp, 'n titelblok, en 'n tabel met vrae. Die tekeninge is nie volgens die aangeduide skaal geteken nie. R25 +0.1 -0.05 Instruksies: Voltooi die tabel hieronder deur die vrae, wat almal na die bygaande tekeninge, titelblok en meganiese inhoud A verwys, netjies te beantwoord. [29] VRAE ANTWOORDE C 49 110 73 1 Watter ingenieursfirma het die tekening voorberei? 1 DETAIL 1 Op watter datum is die tekening geteken? 2 1 (1:2) AANSIG 1 Ø30 3 Van watter materiaal is die bukskoevoet vervaardig? 1 Ø8 E 4 Hoeveel klampe moet vervaardig word? 1 25 Ø21 5 Waarvoor staan die afkorting 'TBOOR'? 1 6 Watter tipe snit word by F aangedui? 1 50 7 Wat sal AANSIG 2 genoem word? 2 Bepaal die totale hoogte van die klamp, soos dit 8 1 geteken is. B 40 9 Wat is die lêernaam? 1 R R12 37 10 Wat is die kenmerk by E? 1 Wat is die diepte van skroefdraad op ´n standard M5 11 1 bout? 12 Bepaal die volledige afmetings by: A: B: C: 3 13 Wat is die doel van die detail aansigte? 1 F DETAIL 2 171 169 (1:2) 14 Hoeveel oppervlakke moet gemasjineer word? 1 M24 6 Wat is die grootte van die grootste werkstuk wat 15 1 VOET geklamp kan word? 25 Met verwysing na die toleransie, bepaal die minimum 8 16 2 afmeting by D. Ø45 TBOOR Met verwysing na die masjinerings simbool, wat word 17 aangedui deur die byskrif 'N2'? 1 7 13 R3 40 In die spasie hieronder, teken, in netjiese vryhand, die 27 18 4 konvensie van ´n laer. In die spasie hieronder, teken, in netjiese vryhand, die 19 4 50 SANS simbool vir die projeksiesisteem wat gebruik is. AANSIG 2 AANSIG 3 TOTAAL 29 GOEDGEKEUR: REY 2022/03/15 ANTWOORD 18 ANTWOORD 19 LYS VAN ONDERDELE 15 CLAMPERY ST. NAGESIEN DEUR: TYLER 2023/04/16 BOUREMOUTH RELYENGINEERING 9347 ONDERDEEL MATERIAAL HOEVEELHEID GETEKEN DEUR: SHANA 2023/01/20 ' 045 730 5801 1. RAAM GIETYSTER 1 2. TITLE: G-KLAMP 2. LEIENDE SKROEF VLEKVRYE 1 1. STAAL ALLE AFMETINGS IS IN MILLIMETER SKAAL: 1 : 4 HERSIENING DATUM 3. VOET SAGTE STAAL 1 PROGRAM: AUTOCAD 2023 LÊERNAAM: RXH-2023-182.dwg 4. BUKSKOEVOET SAGTE STAAL 1 NAAM N2 TEKENING NM: 22 R 5. DOP SKROEF SAGTE STAAL 1 HOEVEELHEID: 400 NAAM 2 Kopiereg voorbehou Blaai asseblief om

Ingenieursgrafika- en Ontwerp / V2 NSS EC / September 2023 AM VRAAG 2: LOKUSSE (NOK) KR Gegee: · Die besonderhede van 'n nokas en 'n rollervormige volger in die begin posisie. · Verwysingspunt C op die tekenvel. Spesifikasies: · Nokas = Ø20 mm. · Die minimum afstand vanaf die nokprofiel na die senter van die nokas = 15 mm. · Rotasie = anti-kloksgewys Beweging: Die nok verleen die volgende beweging aan die rollervolger: · Dit styg 20 mm met eenvormige beweging oor die eerste 45°. · Daar is 'n verdere rusperiode vir die volgende 45°. · Dit styg 40 mm met eenvormige versnelling en vertraging oor die volgende 90°. · Dit keer terug na die oorspronklike posisie met eenvoudige harmoniese beweging oor die res van die rotasie. Instruksies: · Teken, volgens skaal 1 : 1, die gegewe nokas en rollervormige volger. · Toon die rotasierigting op die nokprofiel. · Teken, volgens 'n rotasieskaal van 30° = 8 mm en 'n verplasingskaal van 1 : 1, 'n verplasingsgrafiek vir die vereiste beweging. · Projekteer en teken die nokprofiel vanaf die verplasingsgrafiek. · Benoem die verplasingsgrafiek en sluit die skaal in. · Toon ALLE konstruksie en projeksie. [38] C 8 ASSESSERINGSKRITERIA 60 GEGEE + MINIMUM AFSTAND + 1 SENTERLYNE 5 2 GRAFIEKKONSTRUKSIE 521 Ø12 3 VERPLASINGSGRAFIEK 921 Ø20 4 NOKKONSTRUKSIE 5 C 5 NOK + KURWEKWALITEIT 13 PENALISERING (-) NOK EN VOLGER BESONDERHEDE TOTAAL 38 NAAM NAAM 3 Kopiereg voorbehou Blaai asseblief om

Ingenieursgrafika- en Ontwerp / V2 NSS EC / September 2023 E RA APML VRAAG 3: ISOMETRIES SKT Gegee: · Drie aansigte van 'n STEUNSTUK in derdehoekse ortografiese projeksie. · Snyvlak A-A soos gesien in die bo-aansig. · Beginpunt S. Instruksies: · Teken, volgens skaal 1 : 1, 'n deursnee isometriese aansig van die STEUNSTUK. · Maak punt S die laagste punt van die tekening. · Toon ALLE nodige konstruksies. · GEEN verborge besonderhede word verlang. 100 [43] 20 10 130 10 A 45 20 S 20 A 20 40 R30 70 5 RIB RIB 17 19 80 20 20 5 15 45° 10 15 45 40 S S 45 10 ASSESSERINGSKRITERIA 1 KONSTR. + PLASING 2 2 BASIS 1121 S TORING + SESKANT + 3 SIRKEL 15 4 DEURSNEE A-A 1421 TOTAAL 43 NAAM NAAM 4 Kopiereg voorbehou Blaai asseblief om

Ingenieursgrafika- en Ontwerp / V2 NSS EC / September 2023 VRAAG 4: MEGANIESE SAMESTELLING AM KR 1 M50 x 2 Gegee: Ø76 M8 2 · Ortografiese aansigte van elke onderdeel van die veiligheidsklep. Ø16 M38 x 2 Ø8 · Die uitskuif-isometriese tekening van die onderdele van 'n veiligheidsklep samestelling, wat die posisie van elke onderdeel 6 18 6 1 relatief tot die ander toon. 30 3 · Beginpunt S op die antwoordblad, bladsy 6. 30 6 Ø24 Instruksies: · Beantwoord hierdie vraag op bladsy 6. 38 PEN (2) 15 · Teken, volgens skaal 1 : 1 en in derdehoekse ortografiese projeksie, die volgende aansigte van die saamgestelde onderdele van die 38 5 18 veiligheidsklep. R32 4 4.1 SLEGS die voorste helfte van die bo-aansig, deur die konvensie R28 Ø20 Ø20 van simmetrie toe te pas. Ø8 4.2 Die deursnee vooraansig, volgens snyvlak A-A, soos gesien M8 vanuit die rigting van die pyl wat in die uitskuif-isometriese R10 VEER SIT (5) 5 tekening getoon word. Die snyvlak word op die vooraansig van 18 12 14 22 die hulsel (onderdeel 9) getoon. 26 LET WEL: 70 15° 58 Ø20 1. Beginpunt S is op die vooraansigte van die hulsel (onderdeel 9), en 42 38 R38 die disk (onderdeel 8) aangetoon. R6 6 9 R15 2. Toon DRIE vlakke van die M12- moer in die deursnee vooraansig. 5 3. Toon ALLE konstruksies. 14 Ø28 4. GEEN verborge besonderhede word verlang nie. 28 5. Maak gebruik van 'n gedeeltelike snit om die skroef aan die onderkant DOP (1) 95 van die spil aan te dui. 6. Alle tekeninge moet aan die riglyne, vervat in die SANS 10111 20 33 voldoen. 90 ° Ø76 Ø28 Voeg die volgende kenmerke by die tekening: · Die snyvlak A-A in die BO-AANSIG. R5 VEER (6) · Die konvensionele simbool wat simmetrie in die BO-AANSIG aandui. HEFBOOM (3) 7 [90] A A TITEL: M12 Ø20 Ø28 VEILIGHEIDSKLEP M50 x 2 12 QUALITY-VALVE 15 CLAMPERY RD. BOUREMOUTH 9347 ' 045 730 5801 M38 x 2 INC. A 10 8 ALLE AFMETINGS IS IN MILLIMETER M12 5 15 ALLE ONGESPESIFISEERDE RADIUSSE 40 IS R5. 15 M12 MOER (4) LYS VAN ONDERDELE 22 9 Ø6 ONDERDEEL MATERIAAL HOEVEELHEID 105 10 KOOLSTOF 1. DOP 1 M10 STAAL 12 126 Ø16 2. PEN SAGTE STAAL 1 3. HEFBOOM SAGTE STAAL 1 S 20 GEREEDSKAP- Ø28 4. M12-MOER 1 Ø10 STAAL Ø28 5. VEER SIT SAGTE STAAL 1 25 20 VLEKVRYE 72 5 10 7 10 6. VEER 1 STAAL A M10 7. SPIL VLEKVRYE 1 S VO STAAL OR 8. DISK BRONS 1 HULSEL (9) DISK (8) SPIL (7) AA NS IG 9. HULSEL GIETYSTER 1 5 Kopiereg voorbehou Blaai asseblief om

Ingenieursgrafika- en Ontwerp / V2 NSS EC / September 2023 KR PENALISEERING AM 1 VERKEERDE SKAAL 2 ONDERDELE NIE SAAMGESTEL 3 VERKEERDE ARSERING TOTALE PENALISEERING (-) ASSESSERINGSKRITERIA BO-AANSIG 1 HEFBOOM 1 2 DOP 221 KONVEN. SIMMETRIE LYNE + 3 SNYVLAK 4 SUBTOTAAL 721 DEURSNEE VOORAANSIG 1 DOP 1121 2 PEN 1 3 HEFBOOM 521 4 VEER SIT 7 5 HULSEL 1921 6 M12 MOER 621 7 VEER 121 8 SPIL 16 9 DISK 3 SUBTOTAAL 7121 ALGEMEEN 1 SENTERLYNE 3 2 SAMESTELLING 8 SUBTOTAAL 11 S TOTAAL 90 PENALISEERING (-) GROOTTOTAAL 90 NAAM NAAM 6 Kopiereg voorbehou
