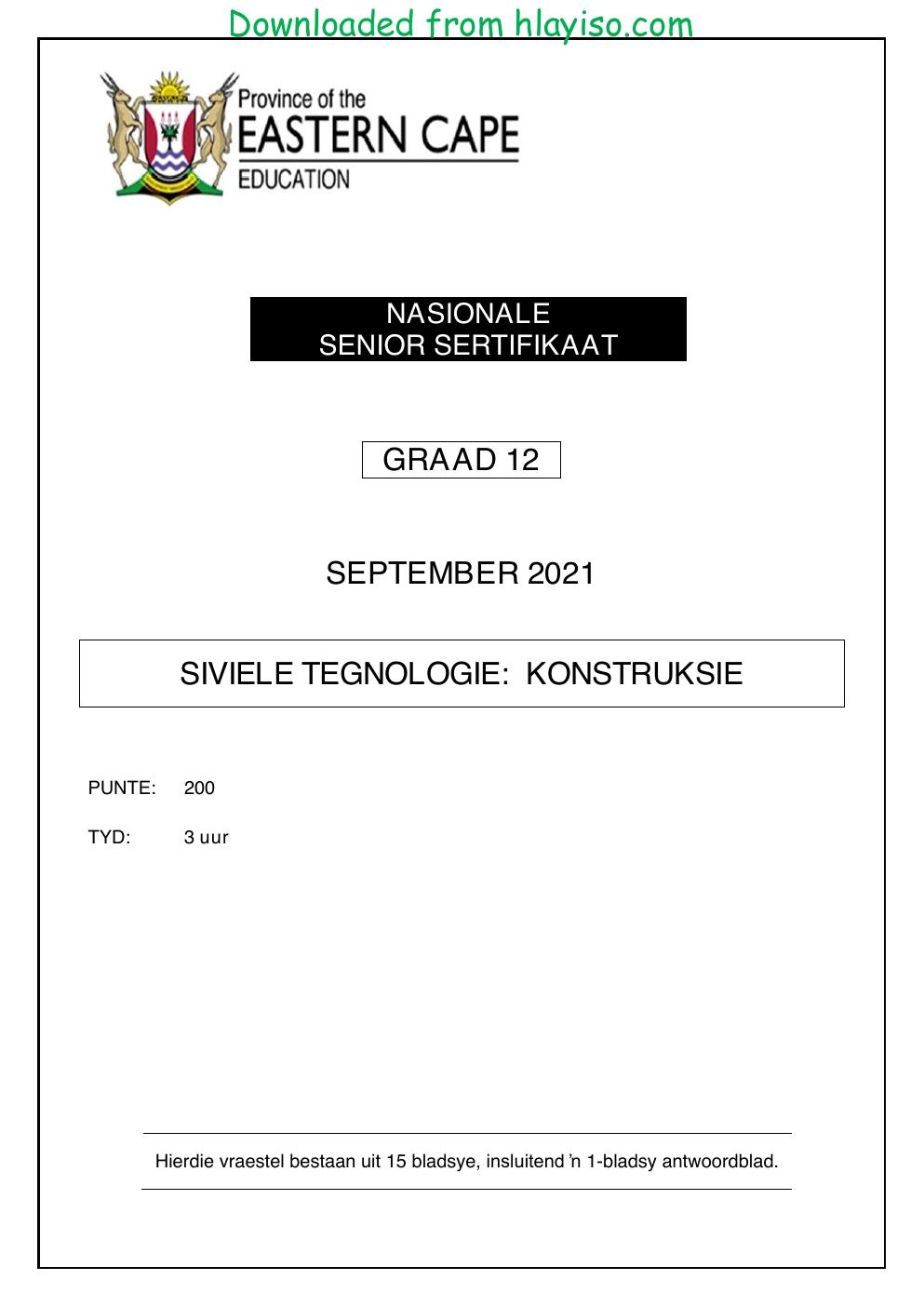

Downloaded from hlayiso.com
NASIONALE
SENIOR SERTIFIKAAT
GRAAD 12
SEPTEMBER 2021
SIVIELE TEGNOLOGIE: KONSTRUKSIE
NASIENRIGLYN
PUNTE: 200
Hierdie nasienriglyn bestaan uit 17 bladsye, insluitend ʼn 1-bladsy antwoordblad.
Skip to contentAll 2021 papers





View all%20(English%20and%20Afrikaans)%20June%202025%20Question%20Paper--c8edd459-5237-48e0-8588-69d7ecd7f8e5/v1-be996aaed91bf782e098/card.webp)
%20Afr--591d6ffd-20b1-4748-a1ba-b055be0a14c3/v1-4d98a131fd37e013458a/card.webp)
%20Afr--05a95faf-5891-4d88-9e5e-7d13c1d21648/v1-f5ca67113376f7457b83/card.webp)

%20Afr--eefaae29-fe93-4b75-8223-87bf4f3fc14c/v1-3553acfa446acbaa2a45/card.webp)
%20Afr--307147a5-3280-4a11-a82e-cf3e33388eb0/v1-e53e38093df191bfe243/card.webp)
Civil Technology Grade 12 Eastern Cape Mock 2021 Memo (Afr)
Grade 12 Civil Technology memorandum from the Eastern Cape Mock Exam 2021 (Afrikaans), 17 pages. Read online or download the free PDF.
Civil Technology · Grade 12 · Eastern Cape Mock Exam · 2021 · Afrikaans. Memorandum, 17 pages. Read online or download the PDF.
- Subject
- Civil Technology
- Grade
- Grade 12
- Language
- Afrikaans
- Document type
- Memorandum
- Year
- 2021
- Exam period
- Eastern Cape Mock Exam
- Curriculum
- CAPS
- Pages
- 17
- File size
- 396.1 KB
Free to read online, no sign-up needed
Loading document…
Loading document…
1 of 17
This exam
Document textSearch extracted text and jump to a page.
Downloaded from hlayiso.com
2 SIVIELE TEGNOLOGIE: KONSTRUKSIE (EC/SEPTEMBER 2021)
INSTRUKSIES VIR DIE NASIENERS
1. Nasieners behoort:
Hulself te vergewis van die vraag en die antwoord voordat hy/sy die antwoord
van die kandidaat evalueer.
Interpreteer altyd die antwoorde van die kandidaat binne die konteks van die
vraag.
Enige relevante en aanvaarbare antwoorde moet oorweeg word gedurende die
vooraf-nasien sessie maar moet streng volhou by die antwoorde na finalisering
van die nasienriglyn.
Daar is TWEE benaderinge om die tipe vrae te beantwoord, (1) om te beskryf
en (2) om te verduidelik.
Indien daar van ʼn kandidaat vereis word om ʼn proses bv. in 4 stappe te
verduidelik, moet die eerste 4 antwoorde oorweeg word.
Indien daar egter van ʼn kandidaat vereis word om bv. te verduidelik hoe om
hoogtes van een punt na die volgende oor te dra deur van ʼn deurskynende pyp
waterpas gebruik te maak, moet ons begryp dat die kandidaat ʼn lang
verduideliking kan skryf wat nie noodwendig goed georganiseer is soos wat in
ʼn intellektueel gestruktureerde antwoord verwag kan word nie. In hierdie geval
moet die nasiener die volledige beskrywing van die kandidaat evalueer om te
oordeel of die kandidaat die vereiste uitkoms voldoende verduidelik het en dan
punte op meriete toeken. Die nasiener behoort sy/haar professionele oordeel in
hierdie tipe vrae te gebruik.
Merk wat die kandidaat geskryf het en moet nie punte toeken vir antwoorde
wat die nasiener dink die kandidaat bedoel het met wat neergeskryf is nie.
Dui die regmerkie of kruis reg op die plek aan waar die punt moet toegeken
word of waar die kandidaat die fout gemaak het.
Aanvaar die letter wat ooreenstem met die korrekte antwoord sowel as die uit
geskryfde antwoord in meervoudige keuse vrae.
Aanvaar verkeerde spelling in eenwoord antwoorde behalwe as die spelling die
betekenis van die antwoord verander.
2. Vir berekeninge:
ʼn Punt word slegs toegeken indien die korrekte eenheid langs die antwoord
neergeskryf is.
Indien TWEE punte aan die vraag toegeken is, word EEN punt vir die antwoord
en EEN punt vir die eenheid toegeken.
Waar die kandidaat ʼn beginselfout gemaak het bv. opgetel het in plaas van om
te vermenigvuldig, word daar geen punte vir die stappe toegeken nie. Indien
die antwoord korrek is volgens wat die kandidaat gedoen het, kan die punt vir
die antwoord toegeken word vir die toepassing van vaardighede.
Waar ʼn verkeerde antwoord oorgedra kan word na die volgende stap, sal die
eerste antwoord verkeerd gemerk word. Indien die verkeerde antwoord korrek
oorgedra word, moet die nasiener die waardes oor uitwerk deur gebruik te
maak van die verkeerde antwoord van die vorige berekening. Indien korrek
gebruik, moet die kandidaat volpunte vir opeenvolgende berekeninge ontvang.
Nasieners moet oorweeg wanneer en waar ʼn kandidaat antwoorde afgerond
het sowel as die opeenvolgende effek wat dit kan hê op die finale antwoord wat
verkry word. Punte vir die berekening moet dus op meriete toegeken word.
Alternatiewe metodes van berekeninge moet oorweeg word met die
voorbehoud dat die korrekte antwoord verkry is.
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
(EC/SEPTEMBER 2021) SIVIELE TEGNOLOGIE: KONSTRUKSIE 3
3. Wanneer tekeninge gemerk word:
Moet die onderdeel waarvoor die punt toegeken word, korrek en in die
korrekte posisie geteken word om die punt te kan kry.
ʼn Onderdeel wat verkeerd geteken is maar herhaal word in ʼn ander posisie
sal as korrek gemerk word vir die herhaalde foutief getekende onderdeel met
die voorbehoud dat die nasienriglyn voorsiening maak vir TWEE of meer
punte vir daardie onderdeel (Positiewe nasien)
Punte kan slegs toegeken word vir ʼn byskrif indien die byskrif die regte
onderdeel korrek aandui.
Skaaltekeninge behoort altyd met ʼn toepaslike masker nagesien word.
Wanneer ʼn kandidaat die verkeerde tekening geteken het bv.:
ʼn Horisontale snit-aansig in plaas van ʼn vertikale snit-aansig, sal geen punte
toegeken word vir die tekening nie, aangesien die kandidaat nie die verwagte
uitkoms behaal het nie.
ʼn Ortografiese tekening in plaas van ʼn deursnee-aansig, sal geen punte
toegeken word vir die tekening nie, aangesien die kandidaat nie die verwagte
uitkoms behaal het nie.
ʼn Ortografiese tekening in plaas van ʼn isometriese tekening, sal geen punte
toegeken word vir die tekening nie, aangesien die kandidaat nie die verwagte
uitkoms behaal het nie.
Indien die verkeerde tekening geteken is, kan die kandidaat slegs punte kry
vir wat gevra was en sal die punte vir die korrektheid van die tekening nie
toegeken word nie bv. Hoofstyl dakkap was gevra en die kandidaat teken die
SA-Howe dakkap.
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
4 SIVIELE TEGNOLOGIE: KONSTRUKSIE (EC/SEPTEMBER 2021)
VRAAG 1: VEILIGHEID EN MATERIAAL (GENERIES)
1.1 Beantwoord die volgende vrae ten opsigte van die steierwerk.
1.1.1 A – Skutreling (1)
B – Steierplanke / Platform (1)
C – Skopplaat (1)
D – Verspanstuk (1) (4)
1.1.2 228 mm (1) x 38 mm (1) (2)
1.1.3 Voorsien stabiliteit aan steierwerk. (1)
1.1.4 Minimum = 900 mm (1) en maksimum = 1 000 mm (1) (2)
1.2 1.2.1 Plasing van bourommel:
Mag nie toegange of uitgange versper nie
Veilige plek
Gereeld verwyder word (Enige 1 x 1) (1)
1.2.2 Wanneer materiaal na hoër vlakke vervoer word:
Werkers moet ʼn veilige afstand handhaaf
Oorhoofse beskerming (Enige 1 x 1) (1)
1.3 Enige DRIE:
Glyvaste toestelle aan onderpunte
Hake aan bopunte
Vasgebind word
Vasgehou word deur iemand (Enige 3 x 1) (3)
1.4 Sporte. (1)
1.5 ʼn Metaal word deur elektrolise (1) met ʼn laag van ʼn ander metaal
bedek word. (1) (2)
1.6 ʼn Metaal se weerstand teen korrosie te verbeter. (1) (1)
1.7 Enige TWEE:
Voeg sterkte by die metaal
Gegalvaniseerde metaal is dikker
Gegalvaniseerde spykers en skroewe verhoed vlekke (Enige 2 x 1) (2)
[20]
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
(EC/SEPTEMBER 2021) SIVIELE TEGNOLOGIE: KONSTRUKSIE 5
VRAAG 2: GRAFIKA, VERBINDINGS EN TOERUSTING (GENERIES)
2.1 FIGUUR 2.1 op ANTWOORDBLAD A toon die vloerplan van ʼn stoorkamer
op skaal 1 : 50. Teken die suid-aansig op skaal 1 : 50 op
ANTWOORDBLAD A vanaf die gegewe grondvlaklyn deur die volgende
inligting te gebruik:
- Die vloervlakhoogte bokant die grondvlak is 200 mm
- Muurhoogte vanaf vloervlak tot by die plafon is 2 600 mm
- Venster 1 – 1 200 x 900 mm
- Deur 1 – 1 100 x 2 100 mm
- Deurknop
- Dakkonstruksiehelling is 30°
- Toon konstruksielyne om dakhoogte te bepaal
- Geuwelent by die wes-aansig
- Skildak by die oos-aansig
Gebruik die puntetabel op ANTWOORDBLAD A as verwysing. (29)
2.2 A – Flensmoer (1)
B – Vleuelmoer (1)
C – Koepelmoer (1) (3)
2.3 Enige TWEE:
Goeie treksterkte
Goeie dravermoë
Kan in verskillende gatgroottes gebruik word (Enige 2 x 1) (2)
2.4 So gestel wees dat die teleskoop (1) teen ʼn gemaklike sighoogte geplaas
word (1) om te verhoed dat ʼn mens oor die teleskoop moet buk. (1) (3)
2.5 Enige DRIE:
Bedrading
Hout
Metaalpenne
Koperpype
Loodgieterwerk (Enige 3 x 1) (3)
[40]
TOTAAL AFDELING A: 60
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
6 SIVIELE TEGNOLOGIE: KONSTRUKSIE (EC/SEPTEMBER 2021)
VRAAG 3: DAKKE, TRAPPE EN VERBINDING (SPESIFIEK)
3.1 3.1.1 A – Dakspar (1)
B – Stut (1)
C – Bindbalk (1)
D – Hoofstyl (1)
E – Hangstyl (1)
3.1.2 Suid-Afrikaanse / Howedak (1)
3.1.3 114 mm (1) x 38 mm (1) (2)
3.2 Enige TWEE vereistes waaraan dakkappe moet voldoen:
Stewig genoeg om die dakbedekking veilig te dra
Weerstaan wind en ander kragte wat daarop inwerk
Verskaf voldoende hoogte in enige vertrek direk onder die dak en
plafon
Moenie toelaat dat reënwater op die dakoppervlak versamel nie
Netjies en stewig om die voorkoms van die gebou te verbeter
(Enige 2 x 1) (2)
3.3 3.3.1 100 mm (1)
3.3.2 150 mm (1)
3.3.3 Verminder brandgevaar vir nabygeleë strukture (1)
3.4 Enige TWEE voordele by die gebruik van dakonderlegsels:
Dien as ʼn bykomstige dak
Bied beskerming teen die weer tydens konstruksie
Waterdig en bestand teen die weer
Voorkom kondensasie-afloop
Stofdig
Beskerm die gebou/Struktuur
Beskerm termiese isoleermateriaal
Beskerm plafonborde
Uitstekende windopheffingsterkte voorkom die oplig van teëls
Vogwerend
Hoë trekspanningweerstand
Kostedoeltreffendheid
Hoë hitteweerstand (Enige 2 x 1) (2)
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
(EC/SEPTEMBER 2021) SIVIELE TEGNOLOGIE: KONSTRUKSIE 7
3.5 3.5.1 2 100 mm (1)
3.5.2 100 mm (1)
3.5.3 750 mm (1)
3.6 3.6.1 Bordes (‘landing’) (1)
3.6.2 Optree (1)
3.6.3 Balustrade (1)
3.7 3.7.1 A – Baluster (1)
B – Handreling (1)
3.7.2 Enige EEN materiaal wat vir ʼn handreling gebruik kan word:
Vlekvrye staal
Hout
Plastiek
Beton
Soortgelyke antwoord (Enige 1 x 1) (1)
3.8 3.8.1 Waar (1)
3.8.2 Onwaar (1)
3.8.3 Waar (1)
3.8.4 Onwaar (1)
3.9 Enige TWEE tipes vasgegiete boutankers:
Seskantboutkop met waster
L-bout
J-bout
Tapbout met gesweiste kop (Enige 2 x 1) (2)
[30]
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
8 SIVIELE TEGNOLOGIE: KONSTRUKSIE (EC/SEPTEMBER 2021)
VRAAG 4: MATERIAAL, TOERUSTING EN GEREEDSKAP, UITGRAWINGS
(SPESIFIEK)
4.1 4.1.1 H (alternatief vir glas) (1)
4.1.2 C (getoets in ʼn laboratorium) (1)
4.1.3 D (nie-ysterhoudende metaal) (1)
4.1.4 G (verpakkingsmateriaal) (1)
4.1.5 F (getoets op die terrein) (1)
4.1.6 A (ysterhoudende metaal) (1)
4.2 4.2.1 Saktoets (1)
4.2.2 Enige TWEE redes vir die doel van die saktoets:
Om die digtheid van beton te bepaal (persentasie water)
Om die bewerkbaarheid en konsistensie van lotte te bepaal
Om die sakking van die mengsel te bepaal (Enige 2 x 1) (2)
4.2.3 Enige EEN tipe gereedskap wat by die saktoets gebruik word:
Metaal voetplaat
Keël
Stampstok
Waterpas
Liniaal
Maatband (Enige 1 x 1) (1)
4.3 Enige TWEE doele (redes) vir die nabehandeling van beton:
Om met die hidrasie van sement te help
Beskerm beton teen vinnige uitdroging
Laat beton toe om optimale sterkte te bereik
Laat beton toe om optimale hardheid te bereik (Enige 2 x 1) (2)
4.4 Enige TWEE doele (redes) van bekleding van geboue:
Verbeter die estetiese doeleindes
Verbeter die funksionele doeleindes
Help om weerelemente, soos reënwater en wind te beheer
Verhoed dat die afloop die gebou binnedring (Enige 2 x 1) (2)
4.5 Enige TWEE tipes bekleding van ʼn gebou:
Teëlbekleding
Steenslibbekleding
Klipbekleding
Houtbekleding
Metaalplaatbekleding (Enige 2 x 1) (2)
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
(EC/SEPTEMBER 2021) SIVIELE TEGNOLOGIE: KONSTRUKSIE 9
4.6 4.6.1 Draagbare-beton-vibreerder (1)
4.6.2 Enige EEN doel van die draagbare-beton-vibreerder:
Om die lug uit die beton te vibreer
Om die beton in die hoeke van die bekisting te kry
Om die beton rondom die wapening te kry
Om die beton te verdig / kompakteer
Soortgelyke antwoord (Enige 1 x 1) (1)
4.6.3 Enige TWEE maniere om die beton-vibreerder te versorg:
Hou in stand – olie en verstel volgens vervaardiger se
instruksie
Maak skoon na gebruik en bêre in ʼn veilige droë plek
Herstel / vervang beskadigde elektriese koorde
Versien gereeld (Enige 2 x 1) (2)
4.7 4.7.1 Waar (1)
4.7.2 Waar (1)
4.7.3 Waar (1)
4.7.4 Onwaar (1)
4.8 Enige DRIE oorsake vir die ineenstorting van uitgrawings:
Swaar reën
Swak grondlae, grondstruktuur of grondsamestelling
Sykante nie teen die korrekte hoek gegrawe nie
Onbehoorlike gebruik van bekisting of skoring vir ondersteuning
Vibrasie deur masjinerie of swaar voertuie naby
Water wat in die uitgegraafde area insyfer
Kontak met ondergrondse verbruikersleidings
Toegang tot en uitgang vanaf die uitgrawings
Grondverskuiwings as gevolg van krake of los grond (Enige 3 x 1) (3)
4.9 Enige TWEE maniere om uitgrawings snags veilig te maak:
Omheining
Waarskuwingstekens
Waarskuwingsligte (rooi of oranje)
Bedekkingsmateriaal (Enige 2 x 1) (2)
4.10 4.10.1 1,5 m (1)
4.10.2 1,3 m (1)
4.10.3 600 mm (1)
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
10 SIVIELE TEGNOLOGIE: KONSTRUKSIE (EC/SEPTEMBER 2021)
4.11 4.11.1 Heipaalfondasie (1)
4.11.2 Trapfondasie (1)
4.11.3 Strookfondasie (1)
4.11.4 Vlotfondasie (1)
4.12 Enige VIER voordele van die gebruik van heipaalfondasies:
Kan in baie swak grond gebruik word
Kan oral gebruik word – selfs in water
Groter basis verseker stabiliteit
Redelike gou en maklike installasie – as toerusting beskikbaar is
Baie tyd kan gespaar word as voorafvervaardigde heipale gebruik word
Kan vinnig en goedkoper geproduseer word
Weerstaan trekspanning goed
Kan elders vervaardig word en na die terrein vervoer word
Installasie kan selfs in gure weer voortgaan
Lengte van heipale kan maklik aangepas word
Bied goeie weerstand teen bewegende grond (Enige 4 x 1) (4)
[40]
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
(EC/SEPTEMBER 2021) SIVIELE TEGNOLOGIE: KONSTRUKSIE 11
VRAAG 5: STEENWERK, GRAFIKA, PLEISTER EN VLAKLAAG
(SPESIFIEK)
5.1 5.1.1 Spoumuur / Holmuur (‘Cavity wall’) (1)
5.1.2 Strykverband (1)
5.1.3 50 mm (1)
5.2 Enige DRIE nadele van spoumure:
Vereis deskundige ontwerpe
Vereis hooggeskoolde vakmanskap
Voortdurende toesig is nodig
Holtes met vertikale vogweerlaag toegerus
Duurder
50 mm tot 100 mm van die binnehuise ruimte gaan verlore
(Enige 3 x 1) (3)
5.3 5.3.1 Muurbinte (1)
5.3.2 Minimum 150 mm bo die grondvlak (1)
5.3.3 Om oortollige dagha te verwyder (1)
5.3.4 Water / Vogtigheid kan uitkom / Warm lug trek in en droog mure
uit (1)
5.4 Enige TWEE tipes muurbinte:
Skoenlapperpatroon
Nylon-muurbint
Gedraaide patroon
Dubbele driehoekpatroon (Enige 2 x 1) (2)
5.5 5.5.1 C (voorbereide laag onder plaveisel en vlaklaagsand) (1)
5.5.2 D (finale laag waarop plaveisel gelê word) (1)
5.5.3 A (natuurlike grond waarop plaveisel gelê word) (1)
5.6 Noem DRIE voordele van plaveisel wat droog gelê word.
Baie ekonomies / Goedkoop
Lae aanvanklike installasiekoste
Ontwerp om die oplig van individuele plaveistene moontlik te maak
Kan maklik herstel word
Gebruikersvriendelike installasiemateriale
Maklik om ondergrondse nutsdienste te herstel
Kan ontwerp word as ʼn deurlaatbare sypaadjie
Geen installasieprodukte word gebruik wat skadelike omgewingsgasse
afgee nie (Enige 3 x 1) (3)
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
12 SIVIELE TEGNOLOGIE: KONSTRUKSIE (EC/SEPTEMBER 2021)
5.7 Enige TWEE redes vir konstruksiefaling by plaveisel:
Betonskouer is te dun vir ondersteuning en kraak / verkrummel onder
druk
Te min massa om die struktuur teë te hou en plaveisel in plek te hou
Verband tussen skouers en kanteenhede is swak en verkrummel
maklik
Sub-basis word nie ingehou en word deur grondwater uitgespoel
(Enige 2 x 1) (2)
5.8 Teken ʼn netjiese skets met VIER (4) stene van die visgraat-plaveisel-
patroon in die ANTWOORDEBOEK (Gebruik eie geskikte skaal.)
Geskikte skaal
(5)
5.9 5.9.1 A – Dakteëls / Betondakteëls / Teëls (1)
B – Dakspar (1)
C – Vogwerende laag (VWL) (1)
D – Bindbalk (1)
5.9.2 Enige TWEE voordele van die toe dakrand:
Verleen ʼn aantrekliker voorkoms
Voorkom dat voëls, rotte en insekte in die dak nesmaak
Balkvulling is nie noodsaaklik nie (Enige 2 x 1) (2)
5.10 Bespreek die verskil tussen ruboë en pasboë:
Enige TWEE – Ruboog:
Goedkoper / ekonomies
Standaard pleisterstene
Wigvormige voeë
Gewoonlik gepleister (Enige 2 x 1) (2)
Enige TWEE – Pasboog:
Lyk netjies en esteties
Wigvormige spesiale stene
Eenvormige gewone voeë
Gewoonlik ongepleisterd (Enige 2 x 1) (2)
5.11 Sand (1) en sement (1) (2)
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
(EC/SEPTEMBER 2021) SIVIELE TEGNOLOGIE: KONSTRUKSIE 13
5.12 Enige EEN doel van bouerskalk:
Verbeter die bewerkbaarheid van die mengsel
Verbeter die plastisiteit van die mengsel
Verminder krakies en windbarsies in pleister (Enige 1 x 1) (1)
5.13 Enige TWEE tipes vlaklae:
Droë vlaklae
Monolitiese vlaklae
Verbinde vlaklae (Enige 2 x 1) (2)
[40]
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
14 SIVIELE TEGNOLOGIE: KONSTRUKSIE (EC/SEPTEMBER 2021)
VRAAG 6: BEKISTING, WAPENING, BETONVLOER EN HOEVEELHEDE
(SPESIFIEK)
6.1 Enige TWEE materiale vir gladder afwerking van beton:
Plastiek
Metaalplaat
Hardebord
Veselglas
Soortgelyke antwoord (Enige 2 x 1) (2)
6.2 Enige TWEE tipes houtborde vir bekisting:
Blokbord
Lamelbord
Bekistingbord
Laaghout (‘Plywood’) (Enige 2 x 1) (2)
6.3 Enige DRIE eienskappe van goeie bekisting:
Akkuraat volgens gegewe afmetings gemaak word
Sterk genoeg wees om die massa van nat beton te dra en nie te breek
nie
Moet die massa van werkers en toerusting kan dra
Moet sterk genoeg wees vir voldoende steun, sonder te veel
wegbuiging, totdat die beton geset het
Moet die druk van vasstamping en vibrering van beton kan weerstaan
Bekistingsmateriaal moet maklik op terrein herstel kan word
Vasgesit met draadspykers – party spykers steek uit vir maklik uittrek
Moet met boute van 13 mm tot 19 mm vasgesit word
Behoorlik verseël wees om uitlek, heuningkoeke of vinne te vermy
Moet vry wees van vuiligheid soos saagsels en oortollige losmiddels
ens.
Moet vinnig en maklik opgerig word – meganies of per hand
Verseker korrekte bedekkingsdiepte, om strukturele faling te verhoed
Plaas laaghout of ander materiale as ʼn gladde afwerking verlang word
Verwyder slegs as die beton enige las op sy eie kan dra
Moet maklik wees om te verwyder, sonder skade aan beton of
bekisting
Moet goed langs nate en voeë pas
Moet van herwinbare komponente gemaak word (Enige 3 x 1) (3)
6.4 6.4.1 A – Holkernblok / Betonvloerblok / Blok (1)
B – Betonrib / Voorafgegiete betonrib / Spanbetonrib / Rib (1)
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
(EC/SEPTEMBER 2021) SIVIELE TEGNOLOGIE: KONSTRUKSIE 15
6.4.2 Rib-en-blokvloer (1)
6.4.3 Enige EEN nadeel van die rib-en-blokvloer:
Benodig meganiese hantering op terrein
Benodig handearbeid om blokke tussen die ribbe te plaas
(Enige 1 x 1) (1)
6.5 6.5.1 Trekvaste staal (Hoë spanningstaal) (1)
6.5.2 10 Stawe (1)
6.5.3 250 mm (1)
6.6 6.6.1 Skuifkragte / Skuifskeuring (1)
6.6.2 Drukkrag / Drukspanning (1)
6.7 Enige DRIE eienskappe (vereistes) van wapeningsstaalstawe:
Vry wees van soutsproei, modder, roes, splinters en olierigheid ens.
Heeltemal met beton bedek om dit teen roes en brandgevaar te
beskerm
Bestand wees teen trekspanning
Maklik in enige vorm gebuig kan word
Oppervlakte van stawe moet geskik wees vir stewige bind met beton
Beperkte uitsettingsvermoë verhoed spanning by temperatuur-wisseling
Vrylik beskikbaar en bekostigbaar wees
Roesbestand wees, anders word binding belemmer (Enige 3 x 1) (3)
6.8 Enige TWEE doelwitte van die dekkingsdiepte:
Staal teen korrosie te beskerm
Goeie binding tussen staal en beton te verseker
Beskerm staal in geval van brand (Enige 2 x 1) (2)
6.9 Fondamentstroke vir ʼn motorhuis is 6 250 x 2 750 (binne-mates).
Die fondament is 600 mm breed en 200 mm dik.
6.9.1 Bereken die hartlyn van die fondament:
2 / 6 250 = 12 500
2 / 2 750 = 5 500
18 000
Plus hoeke: 4 / 600 = 2 400
20 400 of 20,4 m (5)
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
16 SIVIELE TEGNOLOGIE: KONSTRUKSIE (EC/SEPTEMBER 2021)
6.9.2 Bereken die volume beton wat benodig word.
Volume = lengte x breedte x dikte
= 20,4 m x 0,6 m x 0,2 m
= 2,448 m³ of 2,45 m³ (4)
[30]
TOTAAL: 200
Kopiereg voorbehou Blaai om asseblief
Downloaded from hlayiso.com
(EC/SEPTEMBER 2021) SIVIELE TEGNOLOGIE: KONSTRUKSIE 17
SIVIELE TEGNOLOGIE
ANTWOORDBLAD A GENERIES
NAAM:
2.1 FIGUUR 2.1 op ANTWOORDBLAD A toon die vloerplan van ʼn stoorkamer op
skaal 1 : 50. Teken die suid-aansig op skaal 1 : 50 op ANTWOORDBLAD A
vanaf die gegewe grondvlaklyn. (29)
4 200
3 640
2 740 3 300
SKAAL 1 : 50
Vloervlak 2
Muur 3
Venster 3
Helling Vensterbank 1
Deur 4
Trap 1
Hoogte
Oprit 1
Fassieplank 2
Geut 1
Afleipyp 1
Geuwelent 4
Skildak 3
Dakhoogte 3
TOTAAL: 29
NGV
Kopiereg voorbehou Blaai om asseblief
Study this subject
Recommended for this subject

Question paper
Civil Technology Grade 12 Eastern Cape Mock 2021 QP (Afr)

Question paper
Civil Technology Grade 12 Eastern Cape Mock 2023 QP (Afr)

Question paper
Civil Technology Grade 12 Eastern Cape Mock 2023 QP (Afr)

Question paper
Civil Technology Grade 12 Eastern Cape Mock 2023 QP (Afr)

Question paper
Civil Technology Grade 12 Eastern Cape Mock 2022 QP (Afr)

Question paper
Civil Technology Grade 12 Eastern Cape Mock 2017 QP (Afr)
More from Grade 12 Civil Technology
%20(English%20and%20Afrikaans)%20June%202025%20Question%20Paper--c8edd459-5237-48e0-8588-69d7ecd7f8e5/v1-be996aaed91bf782e098/card.webp)
Question paper
Civil Technology Grade 12 Gauteng June 2025 QP (Afr)
%20Afr--591d6ffd-20b1-4748-a1ba-b055be0a14c3/v1-4d98a131fd37e013458a/card.webp)
Question paper
Civil Technology Grade 12 NSC June 2025 Question Paper (Afr)
%20Afr--05a95faf-5891-4d88-9e5e-7d13c1d21648/v1-f5ca67113376f7457b83/card.webp)
Question paper
Civil Technology Grade 12 NSC November 2025 QP (Afr)

Question paper
Civil Technology Grade 12 Eastern Cape Prelim 2024 QP (Afr)
%20Afr--eefaae29-fe93-4b75-8223-87bf4f3fc14c/v1-3553acfa446acbaa2a45/card.webp)
Question paper
Civil Technology Grade 12 November 2024 NSC QP (Afr)
%20Afr--307147a5-3280-4a11-a82e-cf3e33388eb0/v1-e53e38093df191bfe243/card.webp)
Question paper
